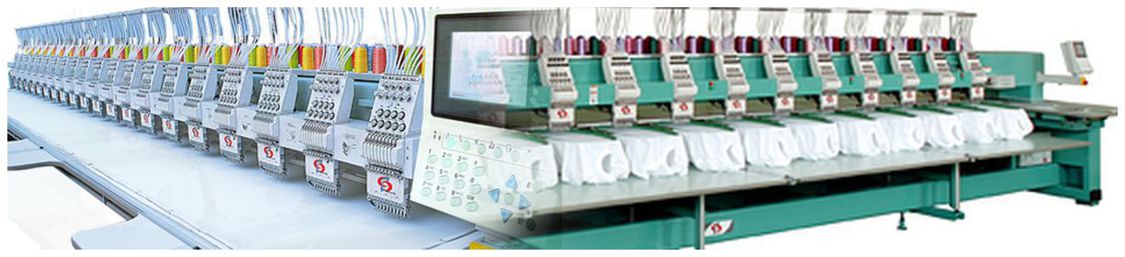

SHENTIAN by Tajima - La marque économique du leader mondial
Le leader mondial nippon a lancé depuis quelques années une ligne de machine dites économiques, fabriquées et assemblées dans son site de production en Chine afin d'obtenir des coûts de production plus interessants. Ces machines seraient limitées au marché chinois, et leur exportation vers la zone europe ou l'Amérique du Nord n'est pas prévue.


Entièrement conçues par le bureau d'études de Tajima, ces machines reprendraient en parties les caractéristiques des séries à partir de la série TMFD pour la série super économique STGE et à partir de la série TFHX pour la série STKN. L'excellente finition et la qualité des matériaux utilisés et la qualité de broderi
e sont toujours en rendez-vous. A croire qu'il est donc possible de produire des machines de très haute qualité à des coûts très intéressants.



En fait, l'idée serait elle de fournir au marché chinois des machines de qualité capables de réaliser de la broderie de qualité, et tout cela bien sûr à des coûts beaucoup plus intéressant qu'en Europe ? Néanmoins, il est impossible d'avoir ne serait-ce une estimation de prix de ces machines, mais Tajima écrit :

"Superior Economic Machine Model"..."Machines are produced by equivalent quality standard as the "Tajima" original product."



Deux series de machines sont disponibles uniquement en version multitêtes 9 couleurs :
















TETES EQUIPEES DE PINCES FILS A CHAQUE AIGUILLES

Comme pour les séries les plus récentes, les têtes sont équipées de pinces-fils indépendants pour chaque barre à aiguille, permettant une meilleure tenue du fil lorsque celui-ci n'est pas utilisé, et ainsi moins de risque de désenfilage au démarrage de la barre à aiguille.

Le brosse de retenue du fil, les pieds de biche ainsi que les blocs serre aiguilles restent entièrement identiques aux modèles Tajima. Seul le logo Shentian nous rappelle qu'il s'agit de sa soeur jumelle. Ces machines ne seraient apparemment disponibles qu'en 15 ou 20 têtes et 9 couleurs, avec un champ de broderie de l'ordre de 330 mm entre tête et de 650 à 750 mm en profondeur. Au niveau bruit, il est impossible de savoir si la série Shentian STGE est équipée de l'option NR (Noise Reduction). Sa vitesse de production maximale est de 900 points/minute.







PANNEAU DE CONTROLE COULEUR AVEC FONCTIONS AVANCEES

Le panneau de contrôle, digne d'une machine Tajima est équipé d'un écran LCD de 5,7 pouces de diamètre. On y retrouve toutes les informations nécessaires.

Le système d'exploitation embarqué qui a été choisi est NUCLEUS RTOS (Real Time OS), un système en temps réel capable de gérer avec une efficacité redoutable de multiples données. Il intègre également la gestion USB 2.0 et 3.0 que les machines de nouvelles génération utilisent (chaque partie électronique de la machine, comme le moteur pincipal, les moteurs de pantographe, les cartes des têtes, étant considérés comme un périphérique USB) du système. Il gère également toute la partie mémoire de la machine, grâce à sa capacité à gérer plusieurs processeurs simultanément. Toutes lles opérations s'exécutent rapidement.







DESIGN TAJIMA

Les machines à broder Shentian n'ont rien à envier aux machines Tajima. La marque reste également fidèle à la tradition des couleurs verte et blanche. On peut également apercevoir sur la photo que la position des tensions de fil ainsi que des détecteurs rotatifs optiques de casse de fil et de fin de canette ont été inversées, et que le guide intermédiaire utilisé est celui de la génération TMFD





MOTEURS SURPUISSANTS

Les moteurs utilisé pour le mouvement de la mécanique principale ainsi que pour le déplacement du pantographe sont de type SERVO AC. Chaque moteur intègre son propre encodeur, permettant une rotation beaucoup plus précise et plus souple. En photo le moteur surpuissant du déplacement Y du pantographe. Il n'est pas directement traversé par l'arbre, lui donnant une meilleure précision.







CARACTERISTIQUES TECHNIQUES



DETECTION ROTATIVES

Détecteurs de casse de fil et de fin de canettes de toute dernière génération der type rotatif optique pour une détection très rapide.



NOUVEAU CHASSIS

Châssis monobloc pour une meilleure stabilité. Sa toute nouvelle structure permet une meilleure absorbtion des vibrations.

CAPACITE

Mémoire d'une capacité de 2.000.000 de points et de 99 programmes au maximum. Enregistrement de 100.000 points en 12 secondes.

RETOUR A L'ORIGINE

Une fois la broderie terminée, la machine revient automatiquement à son point de départ. Il est possible de désactiver cette fonction.

NETTOYAGE

Fonction de nettoyage des motifs pour éliminier les touts pettis points, et ainsi éviter au maximum les casses de fils.

RESSORTS DE RAPPEL

Pour une stabilité et une meilleure distribution du fil à broderie, chaque barre à aiguille est équipée d'un ressort de rappel intermédiaire.



IMPORTATION DES DONNES

Lecteur des fichiers au format DST et au format TBF incluant la sélection des coloris, le nom du dessin, et toutes les autres fonctions incluses.

PRECISION DU MOUVEMENT

Pantographe commandé par des moteurs AC-SERVO pour une meilleure précision et rails linéaires pour un déplacement.plus régulier

REPETITION AUTOMATIQUE

Un motif peut être programmé pour être répété jusqu'à 99 fois en X et en Y. Idéal pour faire de l'écusson ou autre motif demandant des répétitions.

FONCTION TRACE

Confirmation avant le lancement de la broderie afin de savoir si le motif n'éxcède pas le cadre ou le champ de broderie.

LOCKING DEVICE

Chaque barre à aiguilles est équipé d'un pince fil individuel afin d'éviter les désenfilages au démarrage.

FONCTION RESTAURATION

La machine revient a son dernier point brodé suite à une coupure du secteur ou une coupure accidentelle.

MODIFICATION DONNEES

Rotation des motifs degré par degré, redimensionnement de 50% à 200% par pas de 1%.

CHANGEMENT DE COULEURS

Sélection jusqu'à 200 changement de coloris sans possibilité d'en rentrer plus que le motif en contient.

MULTI PARAMETRES

Suivant le support à broder, il est possible d'appliquer des paramètres préprogrammés.







OPTIONS



CORDING DEVICE KB-2M

TUFTING DEVICE



SEQUIN DEVICE IV



BORING DEVICE



LAME DEVICE


















TETES EQUIPEES DE PINCES FILS A CHAQUE AIGUILLES

Comme pour les séries les plus récentes, les têtes sont équipées de pinces-fils indépendants pour chaque barre à aiguille, permettant une meilleure tenue du fil lorsque celui-ci n'est pas utilisé, et ainsi moins de risque de désenfilage au démarrage de la barre à aiguille.

Le brosse de retenue du fil, les pieds de biche ainsi que les blocs serre aiguilles restent entièrement identiques aux modèles Tajima. Seul le logo Shentian nous rappelle qu'il s'agit de sa soeur jumelle. Ces machines ne seraient apparemment disponibles qu'en 15 ou 20 têtes et 9 couleurs, avec un champ de broderie de l'ordre de 330 mm entre tête et de 650 à 750 mm en profondeur. Au niveau bruit, la série Shentian STKN intègre l'option NR (Noise Reduction). Sa vitesse de production maximale est de 900 points/minute pour la STKN et de 850 points/minute pour la TFKN-C (900 points/minute en mode plat).







MONTAGE DES CADRES TAJIMA

Que se soient les cadres plats, tubulaire ou casquettes, tous les types de cadres et accessoires peuvent être installés sur la série TFKN / TFKN-C. Le cadre à casquette est de type 360

Il est également possible d'installer sur la version plate (STKN), la cadre U, qui se présente sous la forme d' un mini pantogrpahe. Il s'installe dans la hauteur, indépendant sur chaque tête. Comme un vrai pantographe, il est muni de pinces et son système de fixation est magnétique.







TABLE ESCAMOTABLE

Le modèle STKN-C permet de travailler aisément, broderie à plat ou en version canon. Les machines à broder Shentian n'ont rien à envier aux machines Tajima. La marque reste également fidèle à la tradition des couleurs verte et blanche. On peut également apercevoir sur la photo à l'arrière de la tête l'espampillage TAJIMA usiné dans la masse. La série STKN intègre de série les ressorts de tensions intermédiaires. Sur la photo de droite, vue sur le boîtier de changement de couleu, on y trouve "BY TAJIMA".







OPTION UBC-II

Le changeur automatique de canettes permet le remplacement ultra rapide des canettes de la machine par simple pressionsur l 'un des boutons de commande. Alors que le changement manuel des canettes pour machine 20 têtes prend environ 8 minutes, il est seulement de 19 secondes par l' UBC, soit 95% de gain de temps. Le chargement en canette de l'UBC peut bien sûr s'effectuer pendant que la machine brode..



OPTION SEQUIN DEVICE III, IV

En plus de la paillette classique de 2-9 mm (Sequin Device III), il est possible d'installer l'option paillettes (option à la commande) Sequin Device IV, permettant de poser de la paillete de 10 à 22 mm, de forme circulaire ou non circulaire, ou encore de type excentrique. La descente ou la montée du système est entièrement automatique ou manuelle afin que le dispositif ne gène pas lors d'un changement de cadre par exemple.







CARACTERISTIQUES TECHNIQUES



DETECTION ROTATIVES

Détecteurs de casse de fil et de fin de canettes de toute dernière génération der type rotatif optique pour une détection très rapide.



NOUVEAU CHASSIS

Châssis monobloc rigide pour une meilleure stabilité. Sa toute nouvelle structure permet une meilleure absorbtion des vibrations et du bruit.

CAPACITE

Mémoire d'une capacité de 2.000.000 de points et de 99 programmes au maximum. Enregistrement de 100.000 points en 12 secondes.

RETOUR A L'ORIGINE

Une fois la broderie terminée, la machine revient automatiquement à son point de départ. Il est possible de désactiver cette fonction.

NETTOYAGE

Fonction de nettoyage des motifs pour éliminier les touts pettis points, et ainsi éviter au maximum les casses de fils.

RESSORTS DE RAPPEL

Pour une stabilité et une meilleure distribution du fil à broderie, chaque barre à aiguille est équipée d'un ressort de rappel intermédiaire.



IMPORTATION DES DONNES

Lecteur des fichiers au format DST et au format TBF incluant la sélection des coloris, le nom du dessin, et toutes les autres fonctions incluses.

PRECISION DU MOUVEMENT

Pantographe commandé par des moteurs AC-SERVO pour une meilleure précision et rails linéaires pour un déplacement.plus régulier

REPETITION AUTOMATIQUE

Un motif peut être programmé pour être répété jusqu'à 99 fois en X et en Y. Idéal pour faire de l'écusson ou autre motif demandant des répétitions.

FONCTION TRACE

Confirmation avant le lancement de la broderie afin de savoir si le motif n'éxcède pas le cadre ou le champ de broderie.

LOCKING DEVICE

Chaque barre à aiguilles est équipé d'un pince fil individuel afin d'éviter les désenfilages au démarrage.

FONCTION RESTAURATION

La machine revient a son dernier point brodé suite à une coupure du secteur ou une coupure accidentelle.

MODIFICATION DONNEES

Rotation des motifs degré par degré, redimensionnement de 50% à 200% par pas de 1%.

CHANGEMENT DE COULEURS

Sélection jusqu'à 200 changement de coloris sans possibilité d'en rentrer plus que le motif en contient.

MULTI PARAMETRES

Suivant le support à broder, il est possible d'appliquer des paramètres préprogrammés.

TUBES SPIRALES

Les fils à broder sont protégés et guidés de la poussière par des tubes Amélioration de la distribution..

COUPE FIL INDEPENDANT

Seul le coupe fil inférieur (couoe du fil de canette) peut être actionné, ce qui peut réduire les désenfilages.

REDUCTION DE BRUIT

La machine est équipée des normes de réduction de bruit (NR) de Tajima, rendant la machine plus silencieuse.

RAPIDITE

Le système de changement de couleur et de coupe fil s'exécutent beaucoup plus rapidement pour un gain de temps.

PRODUCTIVITE

La machine est conçue pour tourner à une vitesse élevée (900 point/minute) permettant une réelle productivité.







OPTIONS



CORDING DEVICE KB-2M

TUFTING DEVICE



SEQUIN DEVICE IV



BORING DEVICE



LAME DEVICE



UBC-II
