L'inverter Mitsubishi Freqrol FR-A024 a été introduit à partir de l'année 1998 en remplacement du limi-servo XC-EAT-20-07 ► Mitsubishi LIMI-SERVO XC-Exxx-20-07 (E Series).
Il équipera uniquement les séries suivantes :
- TME-DC [D2]
- TME-DC [II]
- TMFD [D2] [C}
- TMFD [II] [C]
- TMFD [III] [C]
L'inverter Mitsubishi Freqrol FR-A024 sera progressivement remplacée à partir de l'année 2000 par l'inverter Mitsubish E500 Series ►Mitsubishi Inverter E500 Series
![]() |
Inverter Mitsubishi Freqrol FR-A024 Series |
![]() |
Suivant le nombre de têtes, la longueur totale de la machine et le type de normes de sécutié (Safety Quick Stop), l'inverter Mitsubishi Freqrol FR-A024 se décline en 4 modèles et puissances :
- FR-A024-0.75K : puissance 750 watts.
- FR-A024-0.75K-37 : puissance 750 watts et machine équipée de bouton d'arrêt d'urgence "Quick Stop".
- FR-A024-01.5K : puissance 1,5 Kwatts.
- FR-A024-1.5K-37 : puissance 1,5 Kwatts et machine équipée de bouton d'arrêt d'urgence "Quick Stop".

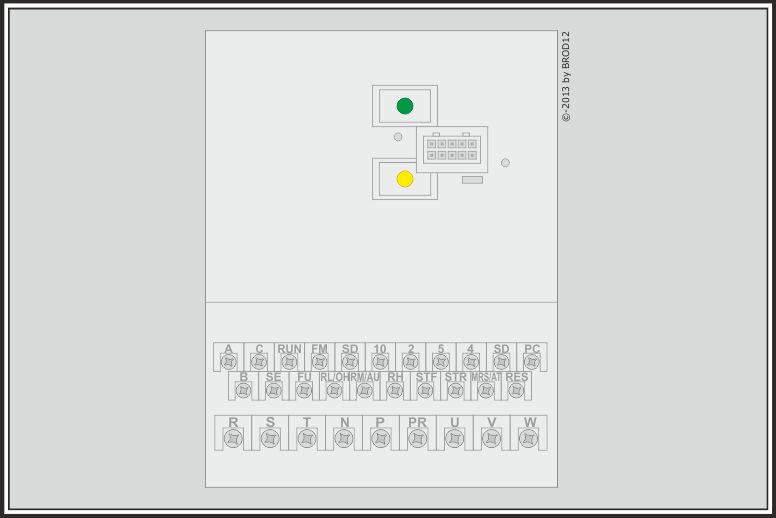

L'inverter Freqrol FR-A024 est muni :
D'un connecteur pour le branchement de l'unité de paramétrage PU-03E.
-
De 21 borniers à vis type M3.5 pour les signaux d'entrée :
BORNIER UTILISATION A Signal de sortie alarme C Signal de sortie alarme RUN Sortie de signal pour le fonctionnelent du moteur FM Indicateur de fréquence de sortie SD Circuit de contrôle 10 Alimentation pour la fréquence de référence 2 Signal de valeur de consigne de la fréquence de référence 5 Point de référence du signal de valeur de consigne de la fréquence de référence 4 Entrée du signal de valeur de consigne du courant SD Circuit de contrôle PC Connection transistor externe B Signal de sortie alarme SE Potentiel de référence pour les signaux de sortie FU Sortie du signal pour la surveillance de la fréquance de sortie RL/OH Signal d'entrée sélection multiple vitesse (petite vitesse)
Signal d'entrée dul relais thermique externe
RM/AU Signal d'entrée sélection multiple vitesse (vitesse moyenne) RH Signal d'entrée sélection multiple vitesse (grande vitesse) STF Signal d'entrée de démarrage de la rotation vers l'avant STR Signal d'entrée de démarrage de la rotation vers l'arrière MRS/AT Signal d'entrée pour la coupure du signal de sortie
Signal d'entrée de sélection de la seconde accélération/décérélation
RES Signal d'entrée RAZ
-
De 9 borniers à vis type M3.5 pour la connection de l'alimentation, du moteur, et d'options supplémentaires (Brake resistor, Brake Unit, Brake discharge resistor) :
BORNIER UTILISATION R Entrée alimentation phase 1 S Entrée alimentation phase 2 T Entrée alimentation phase 3 N Connection option (Brake Unit) P Connection option (Brake Resistor) PR Connection option (Brake Resistor) U Sortie moteur phase 1 V Sortie moteur phase 2 W Sortie moteur phase 3
![]() |
Afin de prévenir tout accident, veillez à :
- Effectuer toutes les manipulations machine sous tension mais à l'arrêt en prenant toutes les précautions nécessaires ; - Retirer les outils utilisés et refermer les caches de protection avant tout démarrage de la machine. |

La lecture des informations se fait par l'intermédiaire de l'unité de paramétrage FR-PU03E.

La programmation ou la modification de paramètres s'effectue à l'aide de l'unité de paramétrage PU-03E, soit :
- En la connectant directement sur l'inverter (la machine doit être hors tension pour la connection) ;
- En la connectant via le câble FR-CBL (la machine doit être hors tension pour la connection).
![]() |
Unité de paramétrage Mitsubishi FR-PU03E |
![]() |
La gestion du moteur via l'inverter nécessite une centaines de paramètres. la programmation étant assez complexe, nous ne rentreront pas dans les détails.
Pour télécharger la documentation technique de l'inverter FREQROL FR-A024, cliquer sur l'icône ci-contre |

2 témoins lumineux sont situés sur la face avant :
- Témoin vert : l'inverter est sous tension.
- Témoin jaune : s'allume quand le circuit de protection de l'inverter est activé. L'inverter est alors hors fonction. Utiliser l'unité de paramétrage PU-03E afin de détecter les erreurs.

Par défaut, le frein magnétique du moteur est activé. Il est alors impossible de tourner l'abre principal de la machine avec la manivelle ou la clé halène, celui revenant à sa position.
L'activation ou la désactivation du frein magnétique s'effectue directement sur le panneau de contrôle de la machine, dans les paramètres machine (D-xx)

L'afficheur 1 permet de savoir si les phases de la machine sont correctement reliées au secteur. Il n'y a normalement aucun branchement spécifique à réaliser, le servo gérant lui même les phases.
Il n'y a normalement aucun branchement spécifique à réaliser, la machine gérant elle-même les phases.
![]() |
